محافظ پوشش ایمنی هیدرولیگرافی برش برای پروفیل قراضه
1. محصول:
نگهدارنده برش آلیاژاتور هیدرولیک:
این Q43-800 محافظ برش هیدرولیک آلیاژاتور عمدتا برای کارخانه های فلزکاری و ایستگاه بازیافت فلز قراضه در مقیاس کوچک قابل استفاده است. مجهز به تیغه برش طولی 800 میلی متر، با نیروی برشی بزرگ عمل می کند. این دستگاه با استفاده از دستگاه هیدرولیکی، عملکرد ایمن و عملیات ساده را ارائه می دهد. علاوه بر این، آن را در نصب بدون پیچ پا در دسترس است. اگر منبع تغذیه در محل کار وجود نداشته باشد، این محصول می تواند توسط موتور دیزل طراحی شده و صرفه جویی در وقت و نیرو.
مزیت این برش آلیاژاتور این است که تمام اتصالات جوش با جوشکاری فیوژن در کل فرایند تولید تحت درمان قرار می گیرند. پیچ و مهره های پیکربندی دارای استانداردهای قوی تر نسبت به سایر محصولات مشابه هستند. این دستگاه قادر به برش حدود 3 تا 5 تن مواد در هر بار است. با توجه به خواسته های مشتریان، این قاب اصلی و واحد هیدرولیک در همه دستگاه ها یکپارچه می شوند. بنابراین، این محصول صرفه جویی در فضا و مناسب برای حمل و نقل و عملیات است. علاوه بر این، اطلاعات مربوط به این محصول را می توان از طریق تماس با گروه فروش ما بدست آورد.
2. پارامترهای فنی:
| نه | Q43-800 محافظ هیدرولیک آلیاژاتور برش - مشخصات فنی | ||
| 1 | بزرگترین نیروی برشی (تن) | 800KN | |
| 2 | سکته مغزی سیلندر برش | 240 میلیمتر | |
| 3 | ارتفاع میز کار | 790 میلیمتر | |
| 4 | فرکانس در دقیقه (بار) | 8 ~ 12 | |
| 5 | طول بلد | 800 میلیمتر | |
| 6 | بزرگترین باز شدن تیغه | 340 میلیمتر | |
| 7 | فشار سیستم هیدرولیک | 21MPa | |
| 8 | حداکثر قدرت | 7.5 کیلو وات | |
9 | الکتروموتور | تایپ کنید Y132M-4 | QTY 1 قطعه |
سرعت امتیاز 1440 دور در دقیقه | قدرت 7.5kW / 10HP | ||
| 10 | پمپ هیدرولیک | تایپ کنید 25YCY14-1B | QTY 1 قطعه |
تخلیه اسمی 25 میلی لیتر / گرم | فشار اسمی 31.5MPa | ||
| 11 | اندازه کلی دستگاه | 2200 × 900 × 1600 میلیمتر | |
| SN | نام قراضه | اندازه ضایعات | QTY |
| 1 | نوار گرد | φ40 میلیمتر | 1 عدد. |
| 2 | نوار مربع | 35 × 35 میلیمتر | 1 عدد. |
| 3 | نوار زاویه | 40 × 40 × 4 میلیمتر | 3 PCS |
| 4 | بشقاب استیل | 14 × 125 میلیمتر | 1 عدد. |
3. شرح:
این دستگاه برش آلاینده سری Q43 عمدتا در کارخانه فرآوری بازیافتی فلزی، استفاده از وسائل نقلیه خرد شده، ذوب و ریخته گری و سایر صنایع کاربرد دارد. این می تواند بخش فولادی را به شکل های متنوع و متنوع ساختار فلزی مانند فولاد گرد، فولاد مربع، آهن زاویه، فولاد I، ورق فولاد و لوله های فولادی را به شارژ کوره واجد شرایط از طریق برش سرد پردازش کند. محصول ما با دستگاه های مناسب اضافه شده است، محصول ما می تواند به عنوان دستگاه برش طول برای بخش فولاد کوچک در نورد کار می کنند.
4. ساخت و ساز
در ساختار استاندارد برش آليگاتور، پردازنده و هيدروليك از هم جدا هستند. در این زمینه، قاب اصلی شامل دارنده تیغه برش، براکت حرکتی تیغه ای است که توسط سیلندر برشی هدایت می شود، نگه داشتن صفحه توسط نگه داشتن سیلندر، تنظیم دستگاه و غیره. همانطور که برای دستگاه کوچک غیر استاندارد، سیستم اصلی و هیدرولیک می تواند به عنوان مشتری مورد نیاز یکپارچه شود. علاوه بر این، سیلندر محکم می تواند بسته به شرایط برش برداشته شود.
حالت کاربری
طراحی ویژه با نیازهای مشتری سازگار است. این دستگاه می تواند دستگاه تغذیه دستی، سیستم برش دستی دستی را برای سیستم برش تک یا برش اتوماتیک اعمال کند. در مورد ماشین کوچک، پدال پا را می توان برای کنترل استفاده کرد.
5. ویژگی ها
1. بر اساس درایو هیدرولیکی، این برش الجیگت، ایمن، قابل اعتماد و مناسب برای دستکاری است.
2. طول بازه تیغه متفاوت است، از جمله 400mm، 600mm، 700mm، 800mm، 1000mm، 1200mm، 1600mm و 1800mm. نیروی برشی به هشت طبقه تقسیم می شود، از 63 تا 500 تن. کاربران با توجه به مقیاس کار و شرایط لازم برای برش، می توانند دستگاه را با اندازه های مختلف برش و تیغ باز در محدوده خاص انتخاب کنند.
3. برای نصب دستگاه نیاز به پیچ و مهره پا نیست.
4. در جایی که هیچ منبع تغذیه ای وجود ندارد، تجهیزات را می توان توسط موتور دیزل طراحی شده است.

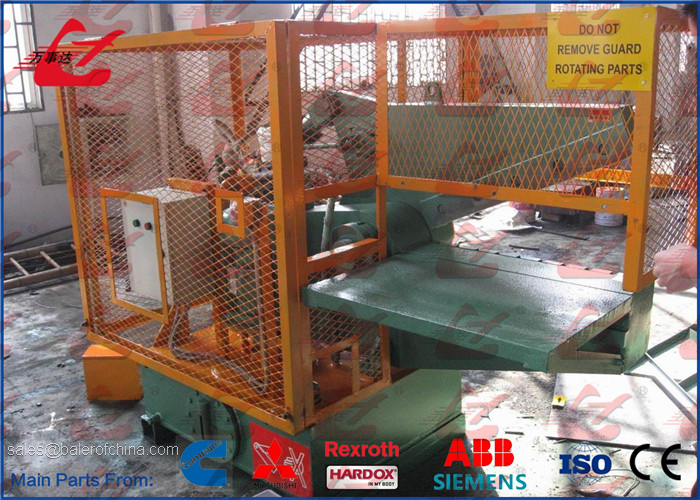

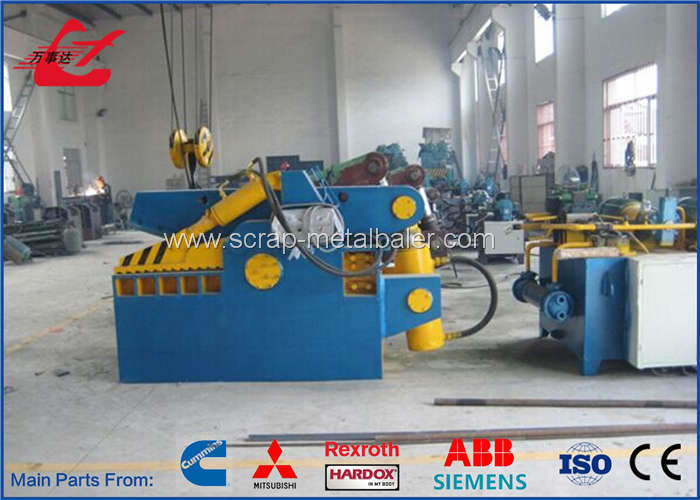

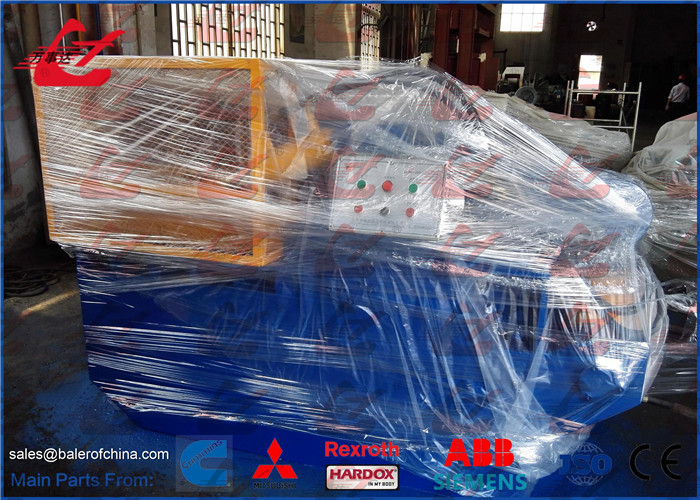

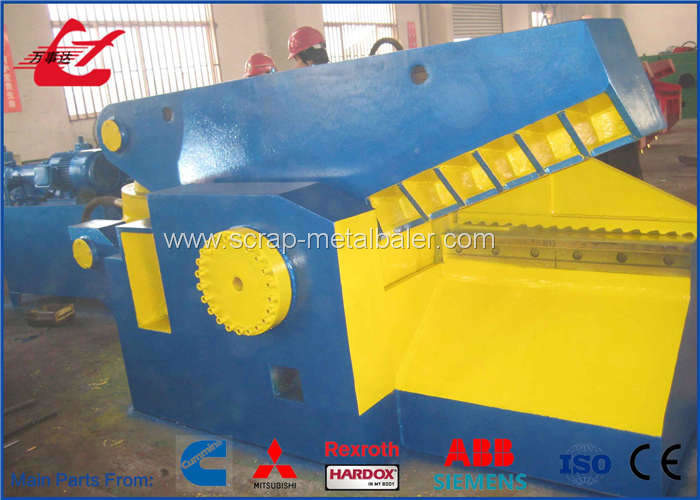

6. عکس ها:
